柱形图/横向柱图制作示范

柱形图的特点：用来显示某一类别在特定时间段内的数据变化 或多个类别之间的数据比较。通过柱子的高度，表现数据的差异，能清楚地看出最大值和最小值。

横向柱图的特点： 和柱形图的配置相同， 两者的区别在于，横向柱形图为横向展示，柱形图为竖向。

如下柱形图表：统计每天的用户新增量。

下面我们通过案例 来介绍下如何制作柱形图

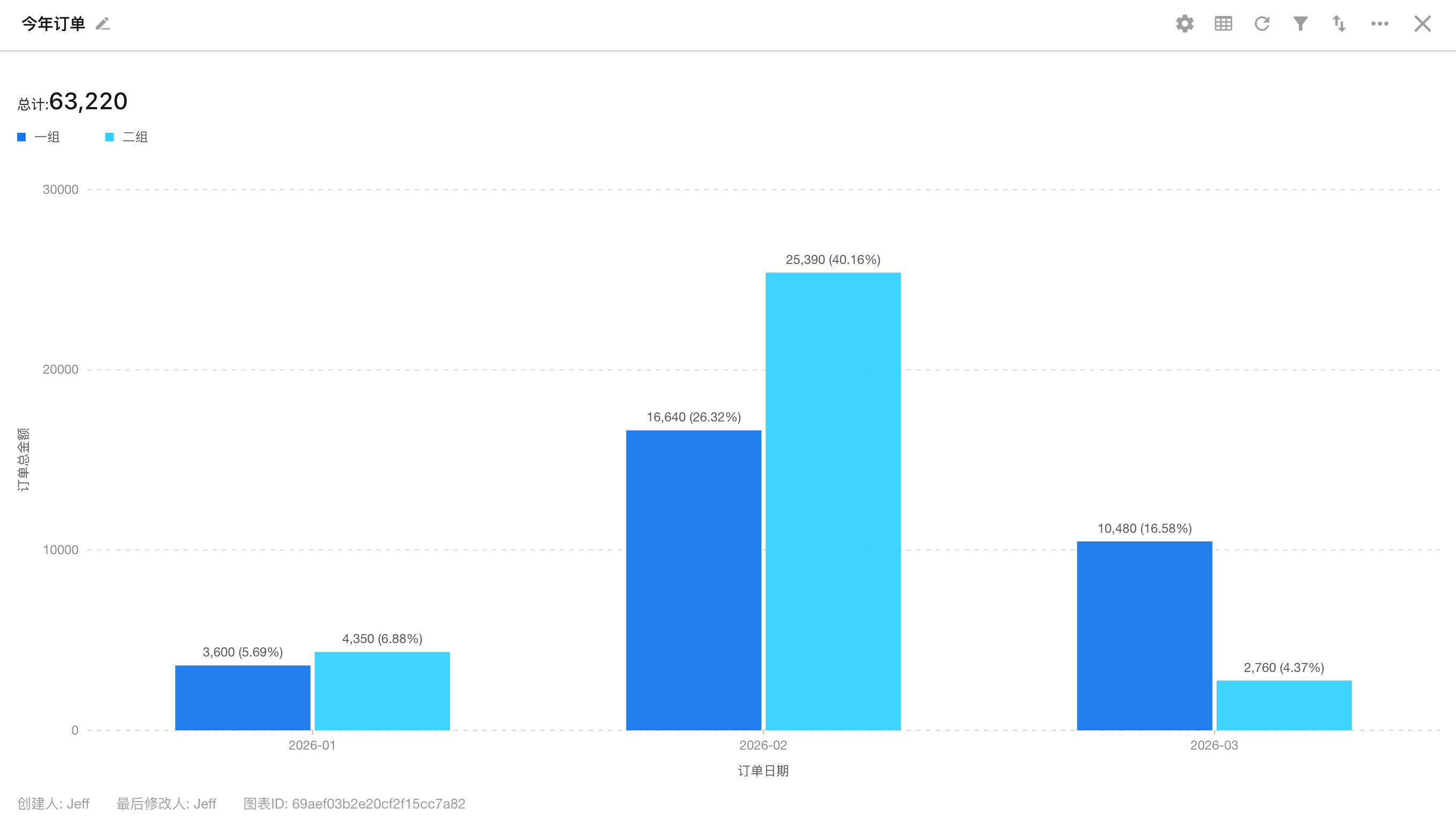

案例：在订单管理表中，统计本年内 每个月的销售额​

数据筛选范围： 筛选 订单中 [签约日期] 是 本年的数据。

类别分组 (X轴)： 选择 按 [签约日期] 。

粒度： 按 月 ,即每月统计为一个数值（X轴选择日期字段时，才需要设置粒度）

统计指标 (Y轴)： 当月内 成交金额的总和。

配置方法​

1、新建一个统计​

打开图表设置窗口

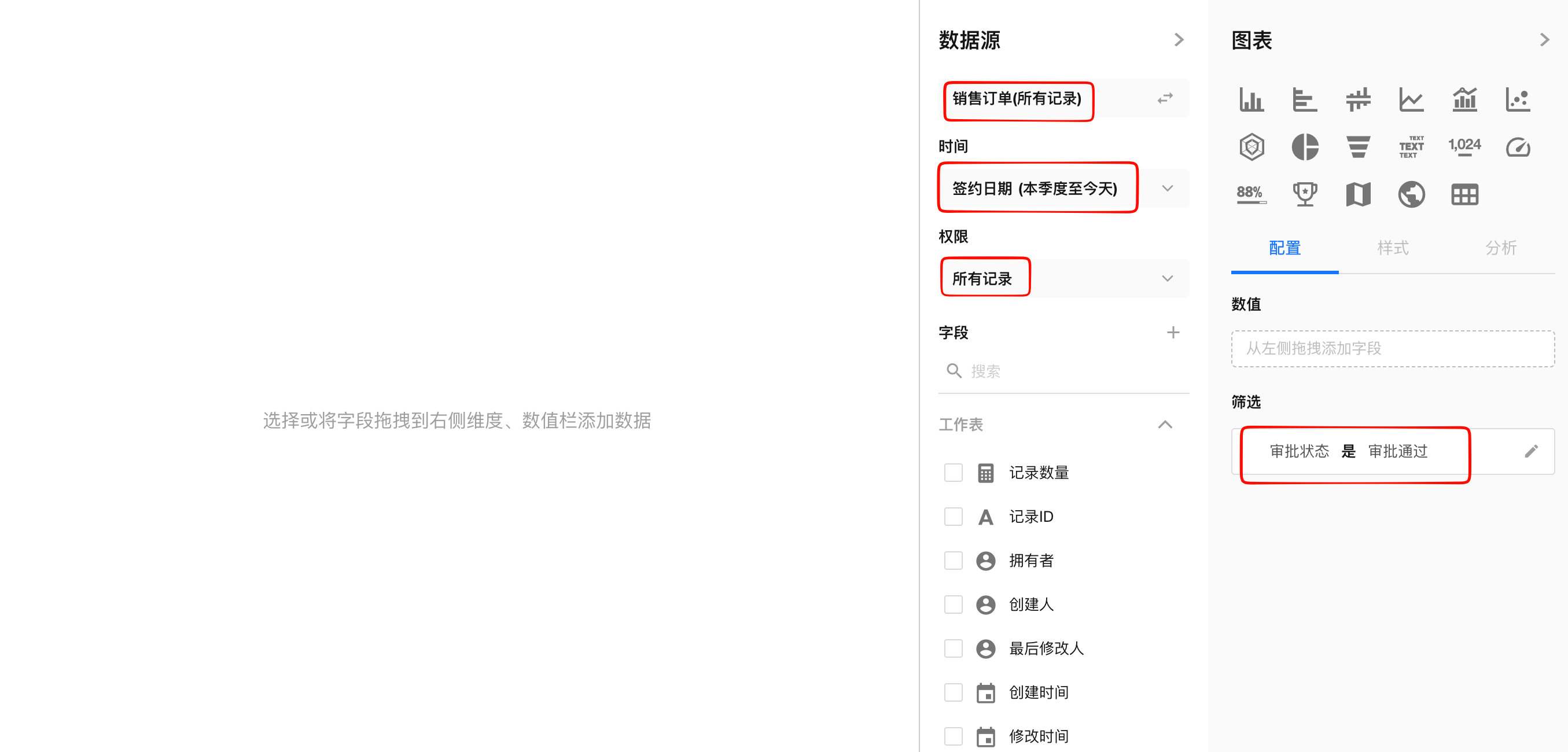

2、选择工作表需要统计的范围​

指定某个视图，还是全部记录(默认为所有记录)

设置 数据筛选范围：筛选 订单中 [签约日期] 是 本年的数据 。

如果需要进一步筛选，可以添加筛选条件。

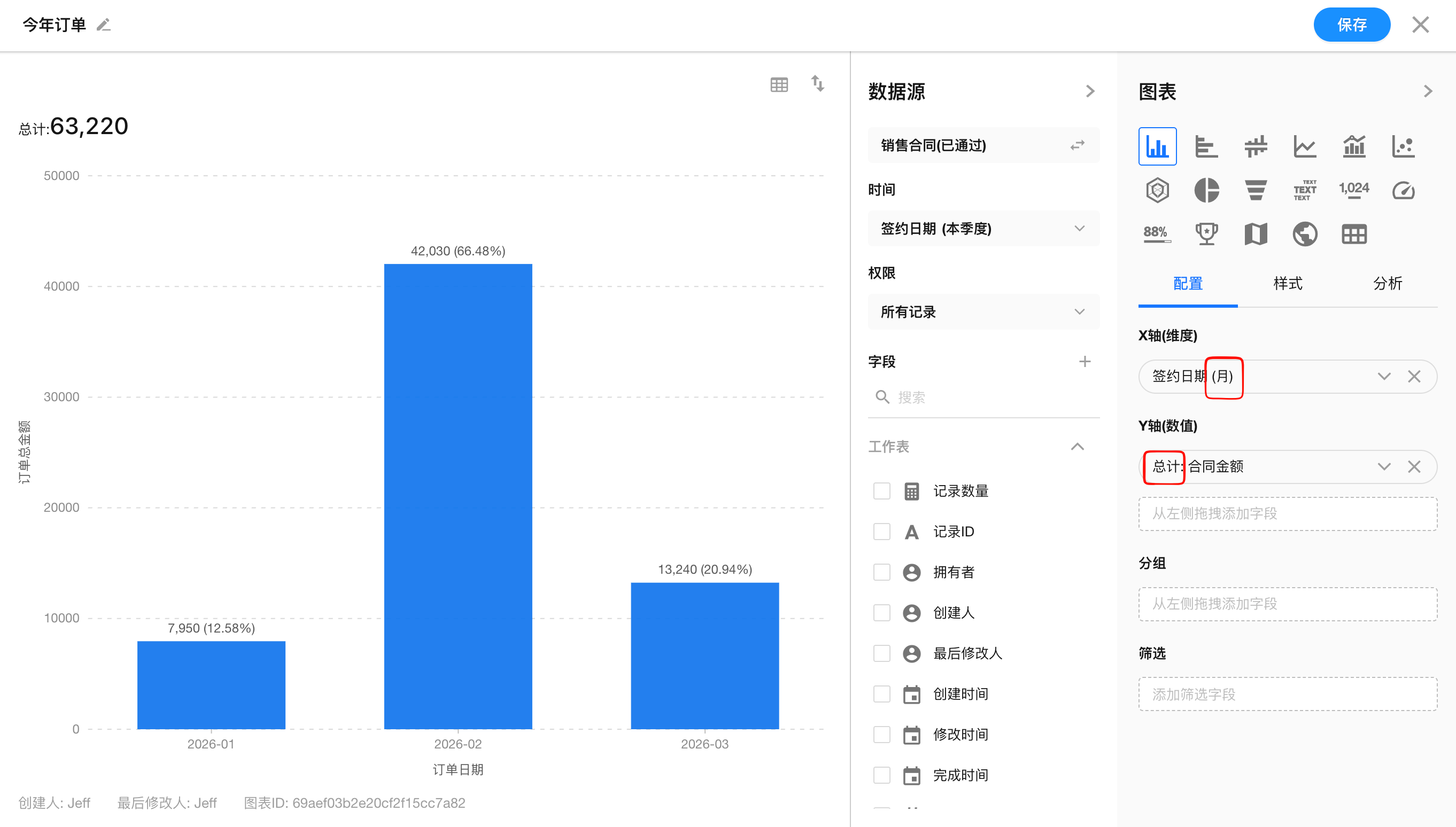

3、设置 X轴​

设置统计值，（签约日期）， 粒度（月）

注： 点击重命名，可以编辑字段的名称

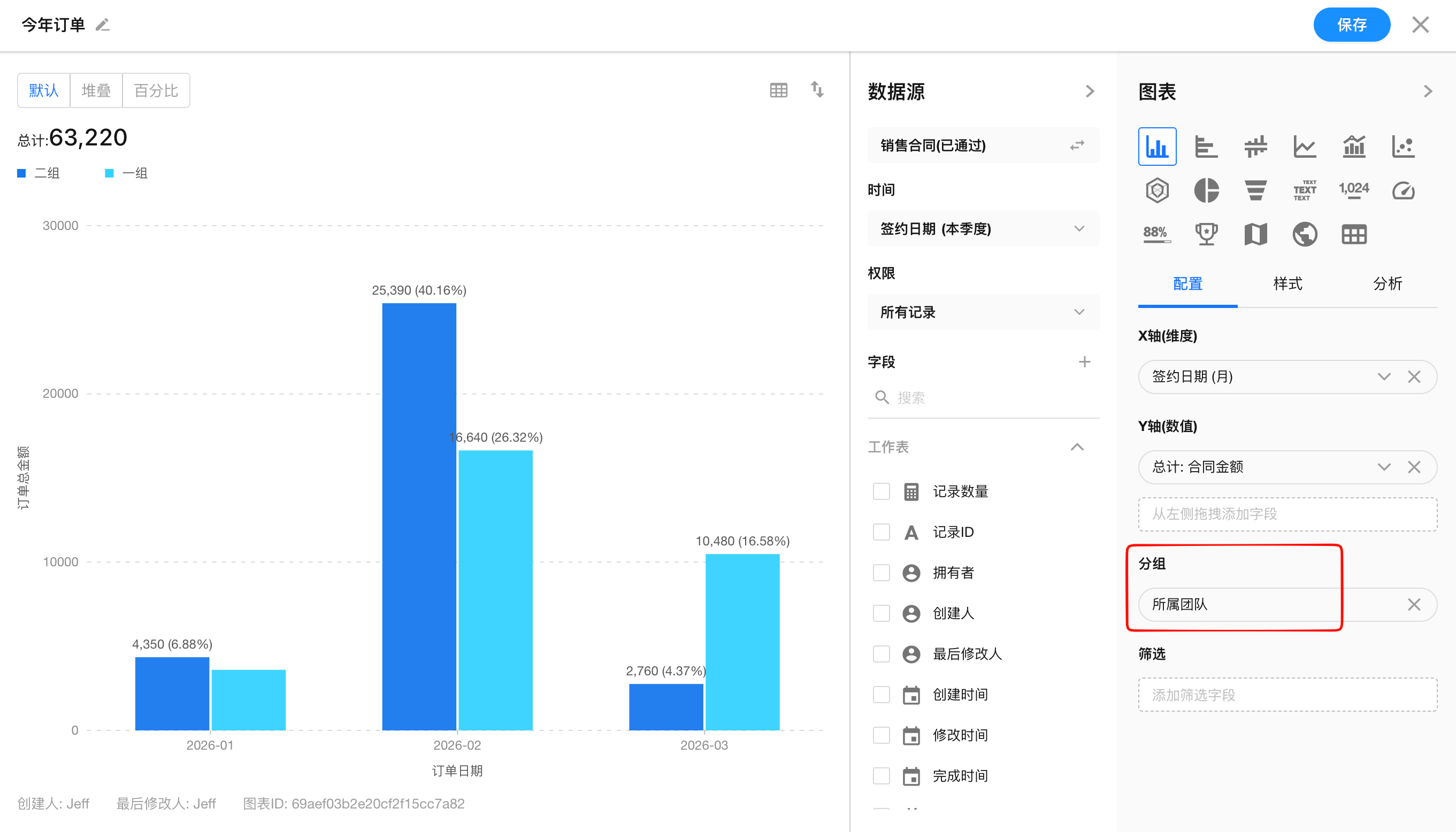

X轴支持0个维度，N个数值，1个分组

4、设置Y轴​

设置统计值，（合同金额的总和）

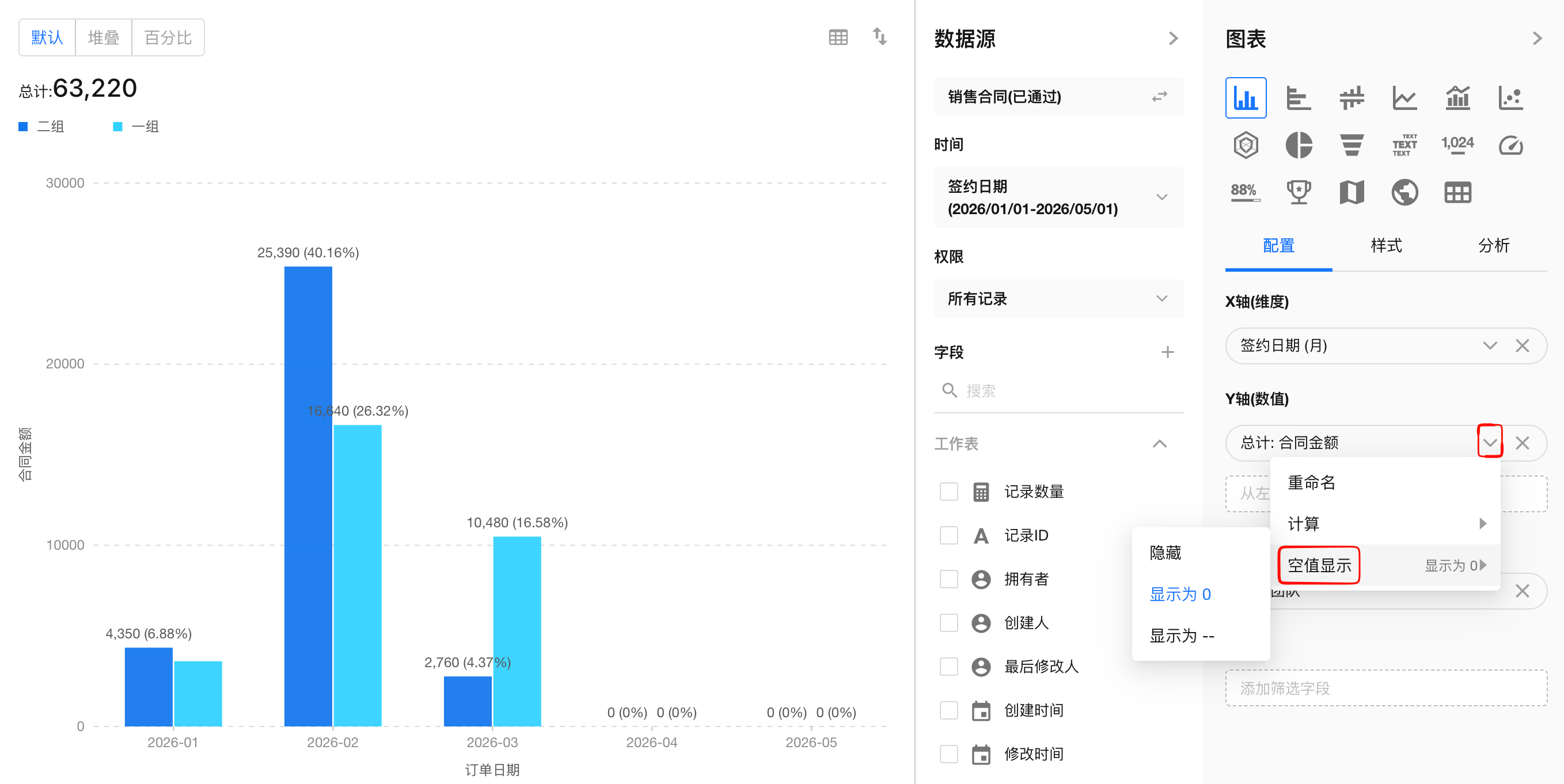

可以在这里设置计算方式，是求和、最大值、最小值还是平均值。

点击 【保存】按钮，完成图表配置。

横向柱图​

柱图样式为竖向显示，如需横向显示可选择横向柱图统计图类型

更多样式效果​

6、A: 总计​

默认为关闭

开启后可以设置显示总计的字段，汇总的方式， 和名称，名称为汇总的方式， 如：汇总方式为求和， 则名称显示为求和， 可进行自定义修改

7、B/C: X轴/Y轴​

X轴：默认标题就是字段名称，可点击进行编辑

y轴：可以设置线条样式是虚线还是实线

最小值、最大值，默认是自动全部显示，输入数值后图表 显示输入范围内的数值。刻度标签也会变化。 如图， 这里是设置了一个最小值

8、D: 数据标签​

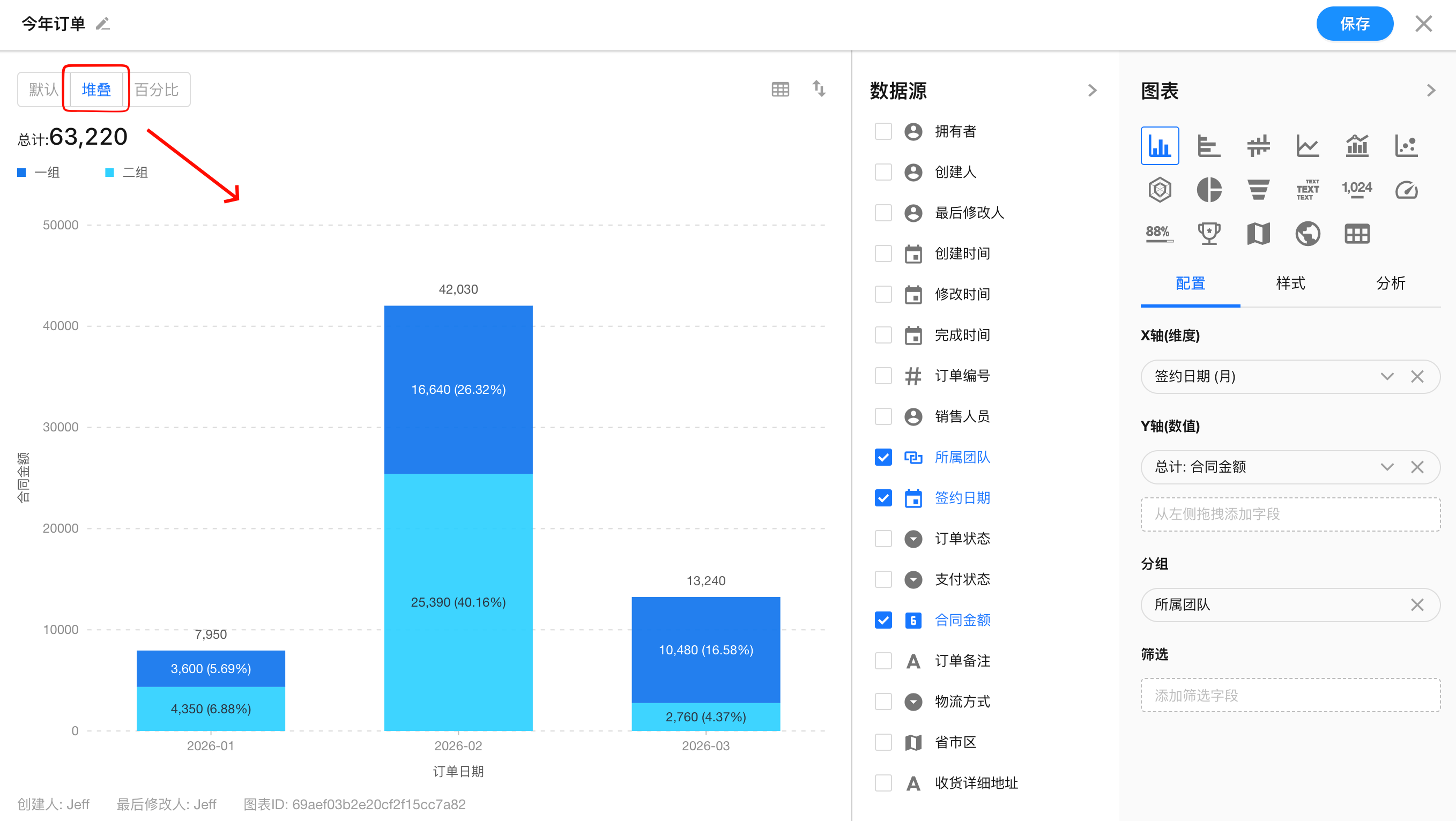

当柱图设置堆叠时可以设置 显示堆叠总数

9、E: 数据过滤​

根据需要， 设置显示记录的前XX项。

10、F: 显示单位​

设置是否需要显示单位后缀， 显示几位小数(默认为自动)

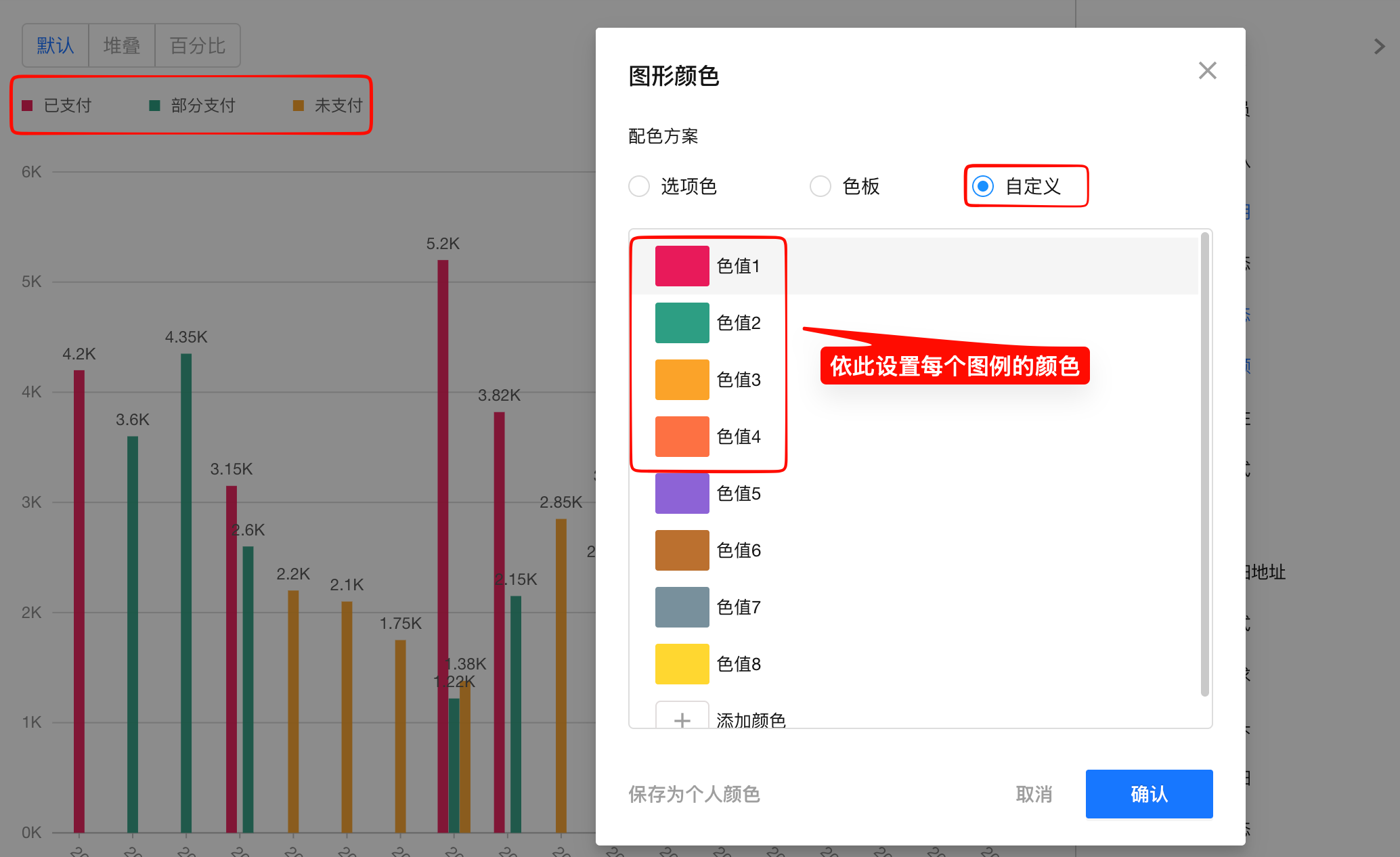

11、G: 图例颜色​

我们预设提供12套色板，默认为第一套经典色，可点击进行切换方案，或者进行自定义修改颜色

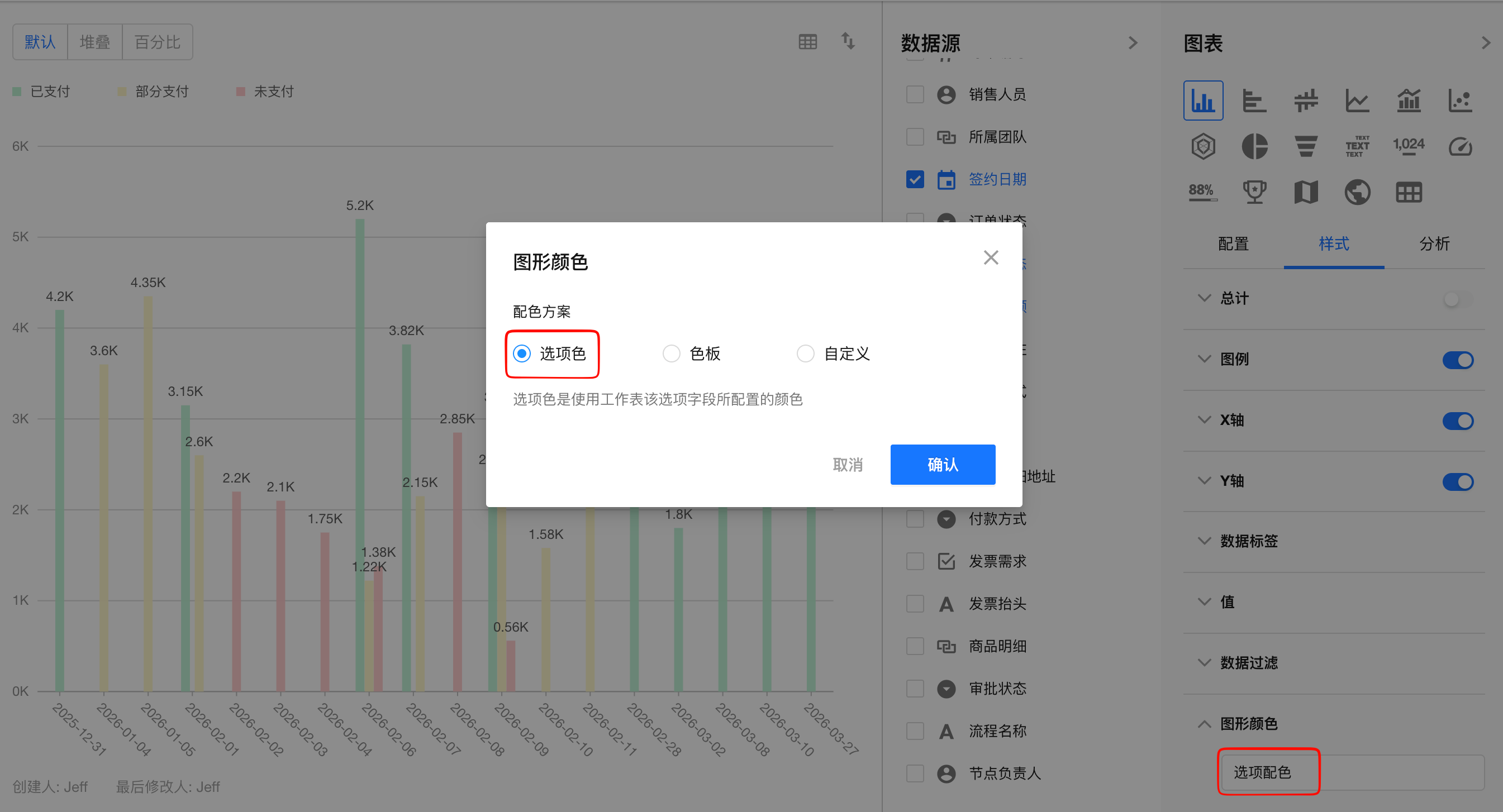

  • 统计维度(X轴)是选项字段时：如工作表里该选项字段有颜色配置，新创建的图表默认颜色用选项字段配置的颜色。（如图1） 若该字段在工作表中没有配置颜色，默认是色板的经典色。切换自定义后，可修改颜色。

  • 当柱图并且单指标单维度时，可以配置维度颜色（默认经典配色，由于是单指标单维度 就一个颜色 是 蓝色，点击自定义可以修改维度里的每一项颜色），还可以设置字段的颜色规则（最大值、最小值和中间值）。
