双轴图制作示范

1. 概述​

双轴图（Dual Axis Chart / 多 Y 轴图）是一种可以在同一张图中同时展示 两个或多组不同指标 的统计图。

它通过 两条独立的 Y 轴（主轴和辅助轴），解决以下问题：

  • 指标量级差异很大（如：销售额 vs 增长率）
  • 指标单位不同（如：金额 vs 百分比）

因此，双轴图非常适合在一张图中 同时观察业务规模和业务质量。

常用场景：

  • 经营月报走势：主轴看每月 [销售额] 与 [利润] 的绝对值，辅助轴看 [毛利率] 的波动趋势。
  • 业务质量监控：主轴看每月 [新增订单量]，辅助轴看 [订单转化率]。

2. 案例实现：年度销售额与利润走势分析​

我们以销售流水表为例，目标是：在一个图表中监控本年度内各个月份的“销售金额”、“利润额”以及对应的“毛利率”波动。

前提条件：检查您的数据结构

双轴图通常直接使用流水明细表作为数据源，配置前请确保表中包含以下关键字段：

  • 时间维度：一个日期字段（如：成交日期），作为 X 轴。

  • 数值指标：

    • 结构 A：表中已有独立的 销售额、利润额 字段。
    • 结构 B：表中仅有销售额和成本，建议先用 [公式字段] 算出利润额（销售额-成本）及毛利率（利润/销售额）。

第一步：数据筛选​

在配置图形前，首先确保数据的时间范围覆盖了对比周期。

  • 操作：在【数据源】中添加【筛选条件】：设置 成交日期 为 [本年度]。

  • 核心点：先筛选可以确保图表聚焦于全年的宏观走势，剔除过期历史数据的干扰。

第二步：确定分析维度​

选择“双轴图”后，开始搭建图表的时间轴和数值轴。

  1. 设置 X 轴(维度)：选择 成交日期 字段。

    • 粒度设置：将粒度设置为 [月]。

  2. 设置 Y 轴(数值)：依次添加 销售额 和 利润额 两个字段，计算方式均选 [求和]。

  3. 设置 辅助 Y 轴(数值)：添加指标 毛利率，计算方式选 [平均值]。

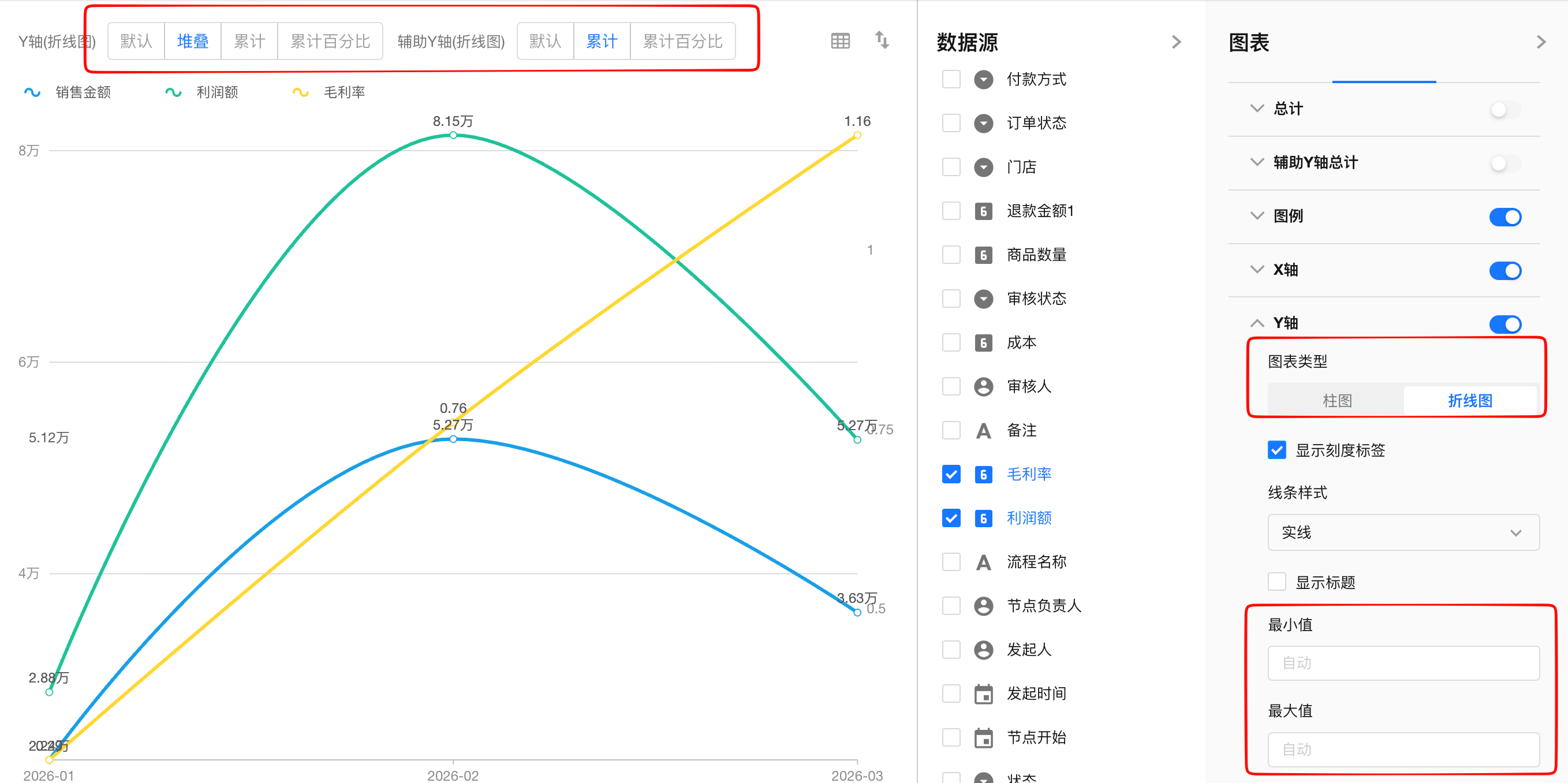

第三步：特色功能配置​

  1. 柱图/折线切换：支持将 Y 轴指标从柱图切换为折线图（如需观察多组指标的同步波动趋势）。

  2. 自定义Y轴刻度：在【样式】-【Y轴】中，可以手动设置 [Y 轴] 和 [辅助 Y 轴] 的最大值。

    • 技巧：手动调大辅助轴的最大值，可以让毛利率折线“漂浮”在柱体上方，避免视觉重叠。

  3. 堆叠模式：当 Y 轴有多个指标时，可切换为 [堆叠柱图] 观察内部结构。

  4. 开启累计模式：在预览区工具栏可选择 [累计]。

    • 效果：自动累加历史月份数据，展示从年初至今的“累计销售额”完成进度。

3. 常见问题 (FAQ)​

  • Q：为什么我的毛利率折线在某些月份突然断开了？
    • A：这通常是因为该月份没有产生销售数据。请在数值设置中将 [空值显示] 设置为“显示为0”或“显示为-”，以保持折线连续。
  • Q：辅助 Y 轴可以显示为柱状图吗？
    • A：不可以。辅助 Y 轴固定为折线形式，以确保主次分明，不与主轴的柱体混淆。
  • Q：如果我想看每个季度的走势，可以吗？
    • A：可以。只需在第二步中将 X 轴的【粒度】从“月”切换为 [季度] 即可，图表会自动重新聚合数据。
